电线电缆中种种颜色都代表着什么？

2018年03月25日 11:22:17 浏览量： 文章泉源：环球线缆资源

1、、依导线颜色标记电路

玄色——装置和装备的内部布线。

棕色——直流电路的正极。

红色——三相电路的C相；；；

半导体三极管的集电极；；；

半导体二极管、、整流二极管或可控硅管的阴极。

黄色——三相电路的A相；；；

半导体三极管的基极；；；

可控硅管和双向可控硅管的控制极。

绿色——三相电路的B相。

蓝色——直流电路的负极；；；

半导体三极管的发射极；；；

半导体二极管、、整流二极管或可控硅管的阳极。

淡蓝色——三相电路的零线或中性线；；；直流电路的接地中线。

白色

双向可控硅管的主电极；；；无指定用色的半导体电路。

黄和绿双色（每种色宽约15～100毫米交替贴接）——清静用的接地线。

红、、玄色并行——用双芯导线或双根绞线毗连的交流电路。

2、、依电路选择导线颜色时

交流三相电路

A相：黄色；；； B相：绿色；；； C相：红色；；；

零线或中性线：淡蓝色；；； 清静用的接地线：黄和绿双色。

用双芯导线或双根绞线毗连的交流电路

红玄色并行。

直流电路

正极：棕色；；； 负极：蓝色；；； 接地中线：淡蓝色。

半导体电路

半导体三极管的集电极：红色；；； 基极： 黄色；；；发射极：蓝色。 半导体二极管和整流二极管的阳极：蓝色；；； 阴极：红色。

可控硅管的阳极：蓝色；；； 控制极：黄色；；； 阴极：红色。

双向可控硅管的控制极：黄色；；； 主电极：白色。

整个装置及装备的内部布线一般推荐：玄色；；； 半导体电路：白色；；；

有混淆时：允许选指定用色外的其它颜色（如：橙、、紫、、灰、、绿蓝、、玫瑰红等）。

详细标色时

在一根导线上，，如遇有两种或两种以上的可标色，，视该电路的特定情形，，依电路中需要体现的某种寄义举行定色。

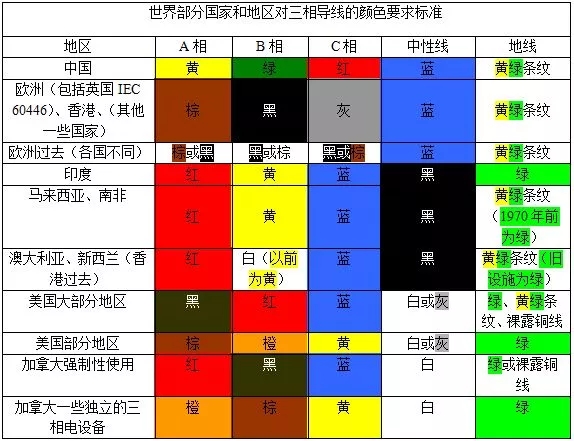

附表：各国三相导线颜色要求标准
